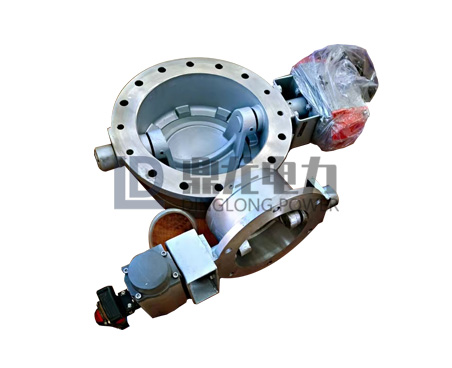

圓頂閥簡介
    充氣式圓頂閥是氣體輸送物料的開關器，起到開通和隔斷管道空間的作用。它適用于通過松散的，干燥非粘性的，可流動的固體物料的密封輸送系統，適用于火電廠的灰渣處理系統。圓頂閥的關斷是由一個球形閥和一個充氣的橡膠密封圈來實現的，而開與關又是在無壓力狀態下進行的，實現了兩者無接觸位移。
圓頂閥閥芯根據使用場合的不同，采用不同材料，表面進行不同硬化處理方式，利用閥芯光滑堅硬的表面，可保證與橡膠密封圈良好的緊密接觸密封的可靠。橡膠密封圈采用特種橡膠制成，具有耐高溫，耐腐蝕，耐磨損，耐老化等特點，使用壽命長。閥門開啟時，料口全流通無阻擋。 該閥適用介質：氣體，液體，半流體及固體粉末。

圓頂閥工作原理
圓頂閥閥芯是一個球面圓頂，圓頂閥在開關過程中，閥芯與橡膠密封圈間保有約0.5~1.2mm的間隙，使閥芯與橡膠密封圈可以以無接觸的方式運動，目的是使閥芯與橡膠密封圈之間不產生摩擦，減少磨損。圓頂閥的氣動執行元件為90度回轉擺動氣缸，通過轉軸驅動圓頂閥閥芯轉動。圓頂閥的工作過程為：閥芯轉動關閉后再對密封圈充氣，先將密封圈排掉氣，然后閥芯轉動打開，密封圈不充氣 這樣完成一個循環。
常態：閥芯處于關閉位置時，轉臂上的調整螺釘壓在二位三通機動滑閥的頂桿上，氣源對密封圈供氣，壓力表上顯示出作用在密封圈上的壓力。 打開狀態：90°回轉氣缸開始動作前，先經過延時器將密封圈內的氣從二位三通機動滑閥的排氣孔排掉后，此時閥芯開始轉動打開，在轉動過程中，閥芯與密封圈之間不接觸。
關閉狀態：在關閉的指令下，氣缸開始反向動作，當閥芯轉動至關閉狀態后，轉臂上的調整螺釘壓住二位三通機動滑閥的頂桿，然后氣源經過延時器從二位三通機動滑閥的進氣孔對密封圈供氣。（關閉到位充氣之間的時間通過調整螺釘來完成。)
主要技術參數
公稱壓力：1.0MPa 介質溫度：≤180℃ 強度試驗：1.5MPa 密封試驗：1.1MPa 氣動執行器：90度回轉擺動氣缸DN125 執行器輸出扭矩：300N?m/0.5MPa 氣缸的工作壓力為0.4MPa-0.6MPa,密封圈的充氣壓力為0.4MPa-0.6MPa且高于輸送壓力0.15MPa，使用潔凈，干燥，無油壓縮空氣。

圓頂閥安裝要點

1.安裝前應仔細閱讀本說明書,并核對閥門型號,通徑及技術參數.
2.壓縮空氣未排放前，嚴禁開啟閥門！嚴禁水和濕料進入閥內！
3.嚴禁上閥門后施焊法蘭,以免損壞閥門密封圈.管道自先預留的閥門安裝距離應適當,法蘭兩邊加墊片.
4.兩管道*與閥門通徑*應保持同軸,法蘭兩面一個平整,以保證閥門的夾緊和工作正常.
5.定期巡查圓頂閥的工作情況,對異常情況應及時,正確的處理.
6.在吊裝、安裝、操作、調試和維修時,應符合*操作規程.
7.該閥門出廠前已作調整和動態試驗,氣路已經連接好。

     匠韻入微品鑒至臻!智能化轉型時代的制造業更需要工匠精神的滋養，這種精神內核體現為純粹的專業主義態度。圓頂閥服務商-鼎龍電力深耕粉料物體輸送領域多年，在圓頂閥等產品線上精耕細作，打造出一支技藝超群的專業工匠隊伍。感謝客戶朋友們的關懷與鼓勵，讓我們充滿信心與勇氣。
