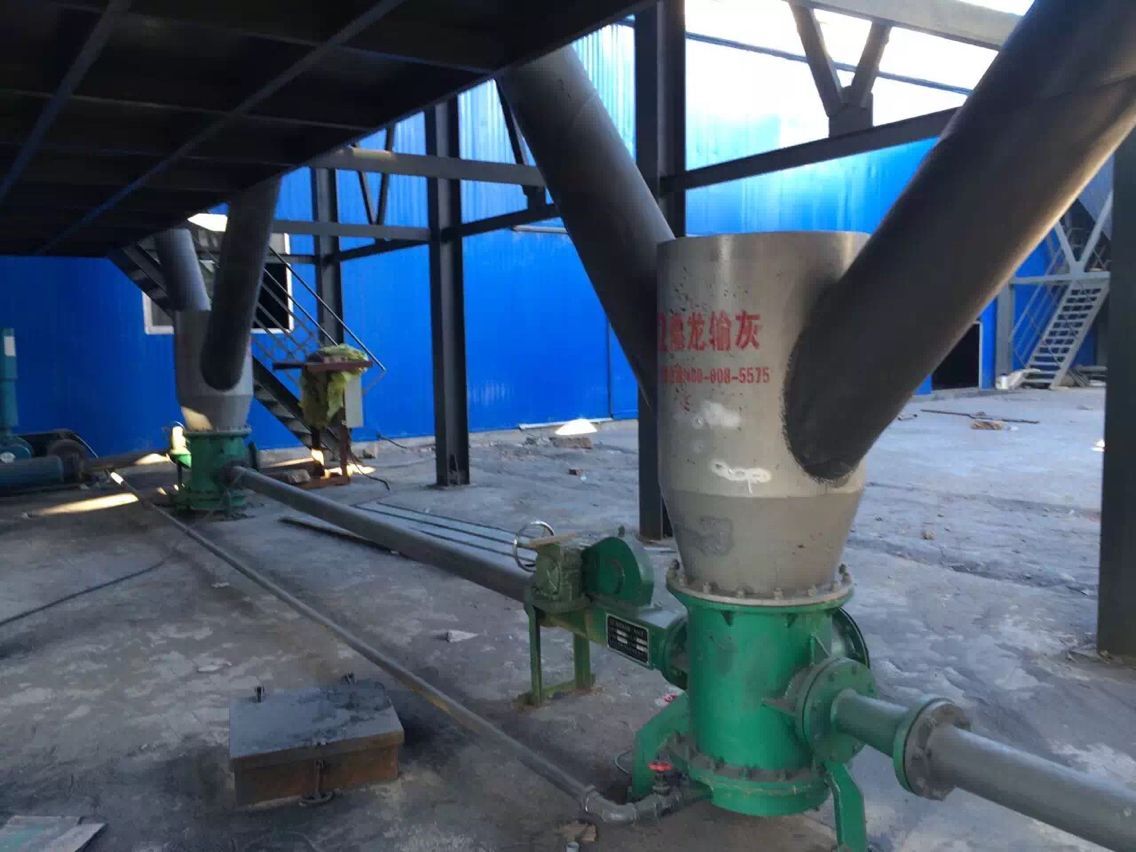

氣力輸送泵介紹

  LD型氣力輸送泵系列，引進瑞典菲達公司澳大利亞AB公司先進技術。使用于流態化輸灰系統中，是濃相輸送系統的主要設備，它以壓縮空氣為動力，將粉狀物料經輸送管輸送至灰?guī)旎騼?chǔ)料倉。適用于電廠粉煤灰，爐底渣、石灰石粉及水泥、水泥生料、礦粉、糧食等粉粒狀物料的輸送。

---

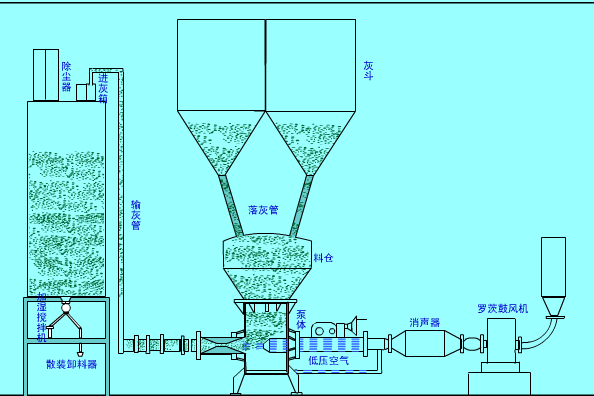

氣力輸送泵原理：

     氣力輸送泵由擴散室、泵體、活動風管，執行機構等部分組成。低壓空氣經進風管、泵體，進入擴散室。高速氣流通過泵體時把噴嘴周圍物料氣化，出噴嘴進入擴散室的氣流在噴嘴與擴散管形成局部負壓，把氣化物料吸入輸料管，被高速氣流提升到卸料點。

---

氣力輸送泵特點

1、輸送灰氣比（混合比）高
   輸灰管長度在200米內可達1：40-50以上, 空氣消耗量?jī)H為負壓系統的1/3—1/2。

2、工作壓力低（一般在0.1-0.2Mpa）流速低
   在提高輸送效率的同時，減少了管道的磨損，降低了壓縮空氣耗量。

3、自動化程度高
   系統自動化程度高，微機控制，操作簡單，運行狀況動態顯示、故障報警，反應靈敏，處理功能齊全，設有遠操及手動功能，操作管理靈活方便、可靠。

4、系統運行可靠
   倉泵體積小、重量輕，安裝維修方便簡單。
   本系統配置靈活方便，主要?jiǎng)幼鞑考肮艿琅涮祝?閥門、儀器、儀表都盡量采用標準件，以增強互換性，且操作維修方便。

---

氣力輸送泵的結構

       氣力輸送泵主要由料封倉、進料調節風管、流化氣箱、執行機構、噴頭、噴嘴等組成。
      氣力輸送設備是發展模式的現實途徑，是實現經濟發展與資源環境保護雙贏的必然選擇。氣力輸送設備在可持續發展理念指導下，通過技術創新、制度創新、產業轉型盡可能地減少工業上常用的氣力輸送中的一種正壓輸送系統，它的輸送過程是在全封閉狀態下進行，因此對環境幾乎沒有污染。煤炭石油等高碳能源消耗，減少溫室氣體排放，達到經濟社會發展與生態環境保護雙贏的一種經濟發展形態。只有結合實際的情況，讓氣力輸送設備起到很大的作用，氣力輸送設備對保護環境起到了很大的作用，*近又有了新的突破。

---

氣力輸送泵參數：

型號	輸送能力	耗風量	需風壓	輸送 當量距離	氣源 電機功率
	m3/h	m3/min	Mpa	m	Kw
LFB-1/75	0-5	5-8	0.03-0.1	50-800	8-20
LFB-1/100	5-15	6-11	0.03-0.1	50-800	10-22
LFB-1/150	10-25	10-28	0.03-0.1	50-800	11-37
LFB-1/200	25-40	20-36	0.03-0.1	50-800	18-75
LFB-1/250	45-60	30-55	0.03-0.1	50-800	45-90
LFB-1/300	80-90	60-90	0.03-0.1	50-800	55-120
LFB-1/400	90-150	90-140	0.03-0.1	50-800	75-160

---

氣力輸送泵維護及保養：

     1、氣力輸送泵運行前應在活動風管箱內加入適量的機油，以潤滑活動風管兩端的油封。調整機構的減速機內按油標準線的位置加入適量的機械油。冬季N46,夏季N68，初次投運后一個月內換油，以后一般一年換兩次即可。

     2、經常檢查氣化裝置中的濾布，一般半年檢查一次。

     3、其它無需維護保養，易損件很少，一年后檢查一下擴壓管內的漸縮、漸擴管的沖刷情況，若磨損嚴重再更換。

---

氣力輸送泵優勢

 1.全密封、輸送，滿足自身環保及工程對所輸物料的品質要求。

    由于該氣力輸送設備采用低正壓、全密封輸送，外界物質不能進入管內，因此不會引起所需物料性質的任何改變。

2.輸送穩定

    由于采用連續輸送利用低壓力、大風量，不存在堵管現象。

3.操作簡單

    由于該氣力輸送設備設備運轉部件僅有限，配套部件只有羅茨風機，則本體控制只需“啟動”和“停機”操作，不需要人工值守，只需巡視。由于連續輸送泵工藝系統簡單，所配置的控制系統邏輯關系也隨之簡單、操作維然簡單可靠。

4.對氣源的品質要求不高

    由于采用了連續輸送的形式，加之輸送動力氣源一般采用羅茨風機，因此動力氣源一般不需設立凈化系統，只對氣量和壓力有一定的要求，可使用獨立氣源或工程中常用的空壓站氣源（集中氣源）。

5.系統可靠性高

    氣力輸送氣力輸送設備設備組成的低壓氣力連續輸送系統，具有其它任何氣力輸送設備組成的輸送系統無法達到的可靠性。這是由于：低壓連續輸送系統一般采用羅茨風機（也可視情況采用高壓離心風機或空壓機），羅茨風機的高可靠性決定了系統的可靠性。設備本體簡單，無常規氣力輸送工藝中閥門的頻繁動作，設備故障率大大降低。由低壓氣力輸送設備氣力輸送設備組成氣力輸送系統，一般設備數量和種類都較少，使得整個系統簡潔可靠。連續輸送壓力平穩，無任何沖擊荷載。

6.經濟合理，造價低，系統運行費低。

    由氣力輸送泵氣力輸送設備設備組成的低壓連續氣力輸送系統，由于具有上述特點，因而同時具有造價低、運行指標優越的特點。

所以，本氣力輸送設備系統的優越性：不僅在工程上體現其投資省，更在于以后的運行使用過程中將不斷體現出較低的運行維護費用！
